TEC'in nasıl çalıştığını daha iyi anlamak için öncelikle iç yapısına bir göz atalım. TEC'in çekirdeği, genellikle P tipi ve N tipine ayrılan yarı iletken termokupldur (tanecik).

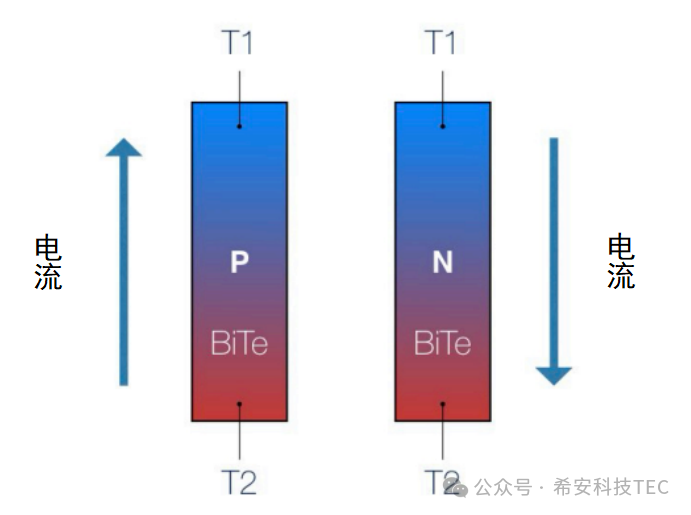

Doğru akım bir termokupldan geçtiğinde, P tipi ve N tipi yarı iletken taneler (P tipi (delikli bor gibi üç değerli elementlerle katkılı) elektriği deliklerden iletir ve pozitif yüklü hale gelir; Elektronlar aracılığıyla elektriği ileten ve negatif yüklü bir çift N tipi (fosfor gibi beş değerli elementlerle katkılı).
Soğuk uçta taşıyıcılar daha düşük bir enerji seviyesinden daha yüksek bir enerji seviyesine atlayacaklardır. Enerji seviyesi geçiş süreci sırasında ısı emilir ve böylece soğutma etkisi elde edilir. Bu arada, sıcak uçtaki taşıyıcılar yeniden birleştiğinde enerji açığa çıkar ve bu da ekzotermik bir olayla sonuçlanır. Ters yönde doğru akım geçtiğinde soğutma etkisi ısınmaya dönüşecektir.

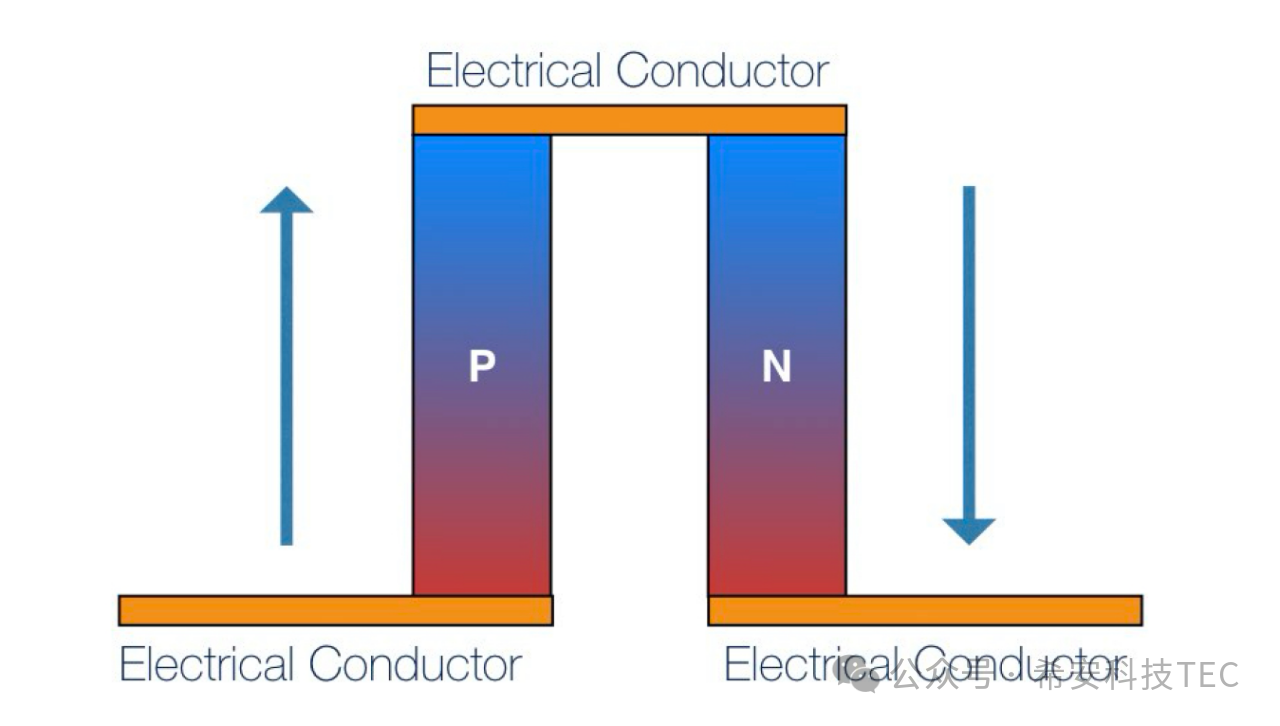

PN bağlantısı iletken katman boyunca bir termokupl oluşturur ve TEC'in temel yapısal bileşenidir. Tek bir çift termokupl, açıldıktan sonra soğutma veya ısıtma işlevlerini de gerçekleştirebilir.

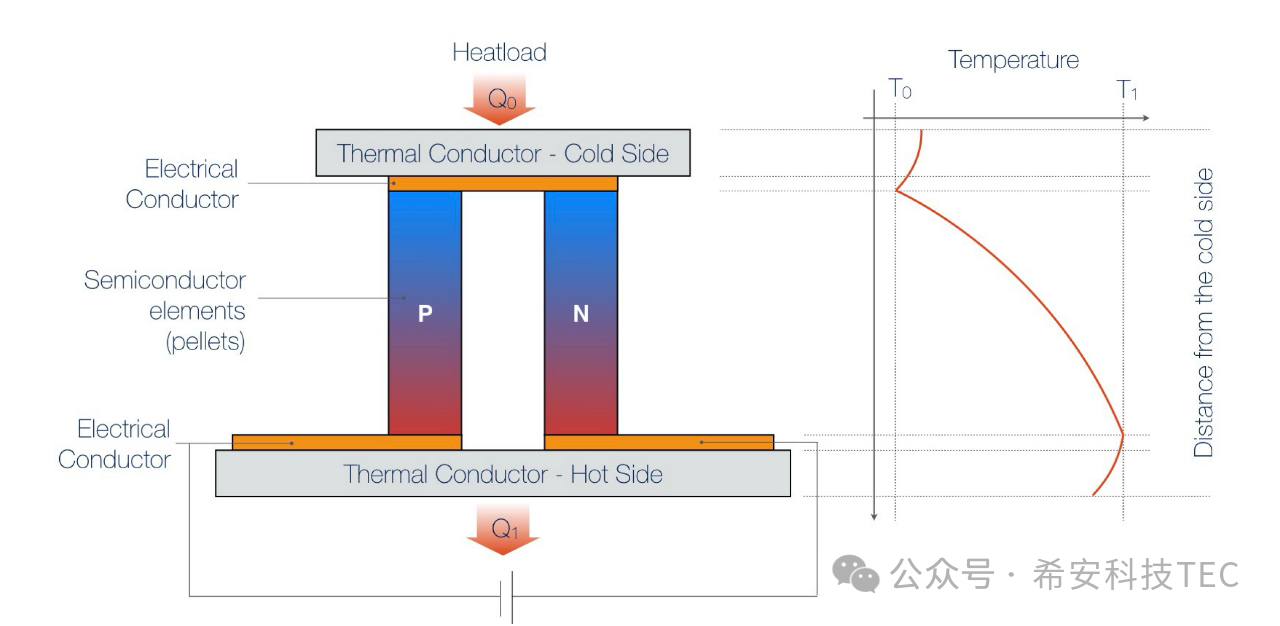

Aşağıdaki şekilde gösterildiği gibi termokuplun her iki ucuna termal iletkenler eklenir: tam bir TEC oluşturulur. TEC'e güç verildiğinde üst yüzey soğuk uç olarak adlandırılan ısıyı emecektir ve emilen ısı Q0'dır. Alt yüzey ısıyı serbest bırakır ve sıcak yüzey olarak adlandırılır; açığa çıkan ısı Q1 ； Q1= Q0+Qtec
Isı emilimi ve ısı salınımı nedeniyle üst ve alt yüzeyler arasındaki sıcaklık farkı ΔT，ΔT=T1-T0'dır.

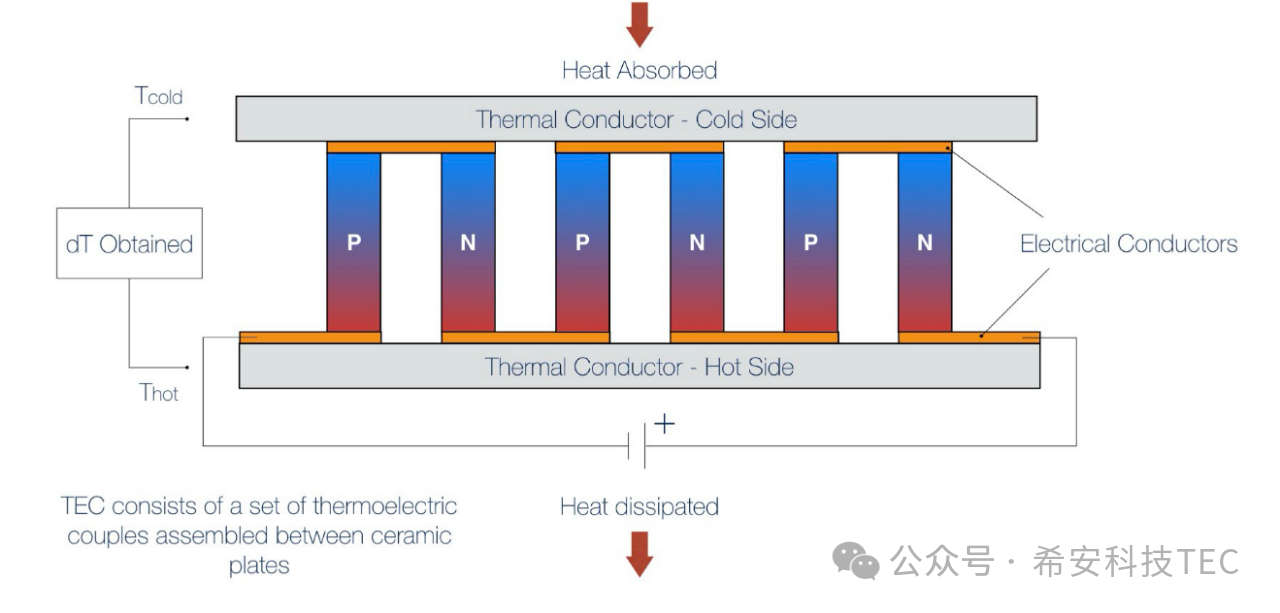

Günlük kullanımda TEC genellikle birden fazla PN bağlantı çiftinden oluşur. Daha büyük bir soğutma kapasitesi veya sıcaklık farkı elde etmek için.
Makaleyi okuduktan sonra tahtaya tekrar dikkat etmenin zamanı geldi:
Soru: Soğuk uçta emilen Qc ısısı ile sıcak uçta açığa çıkan Qt ısısı arasındaki ilişki nedir?
C: Qc=Qt-Qtec.
S: Neden soğuk ve sıcak uçlar sırasıyla ısıyı emip bırakıyor?
C: Soğuk uçta taşıyıcılar daha düşük bir enerji seviyesinden daha yüksek bir enerji seviyesine atlayacaklardır. Enerji seviyesi geçiş süreci ısıyı emer ve böylece soğutma etkisi elde edilir. Bu arada, sıcak uçtaki taşıyıcılar yeniden birleştiğinde enerji açığa çıkarırlar ve bu da ekzotermik bir olaya neden olur.
